Powerlampe



 XxX

Nach jahrelangen Erfahrungen, zahllosen Halogen Aufbauten sowie einem Xenon Prototypen widme ich mich im Winter 2007 der ultimativen Lampe. Ziel der Arbeit ist ein mächtiges Dreigestirn, welches alle bisher gebauten oder gar käuflichen Lampen in den Schatten stellen soll.

Es entsteht die PSYCHO Triple X, kurz PSYCHO XxX

Triple X, das steht für Xenon + Xenon +  LuXeon LED

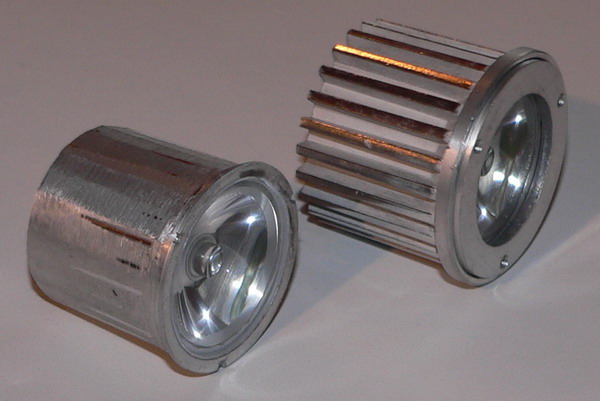

Als Leuchtmittel dienen ein modifizierter Conrad 3W Luxeon Spot sowie 2 Brightstar 10W HID Brenner mit integriertem Ballast. Der Kühlkörper des Conrad Spots wird abgedreht, so dass dieser ab sofort zu den 35 mm HID-Birnen paßt.

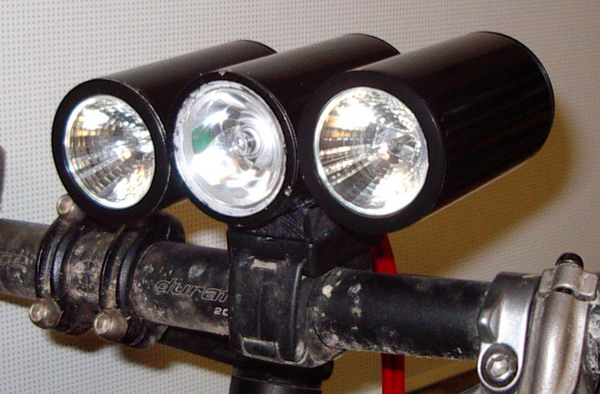

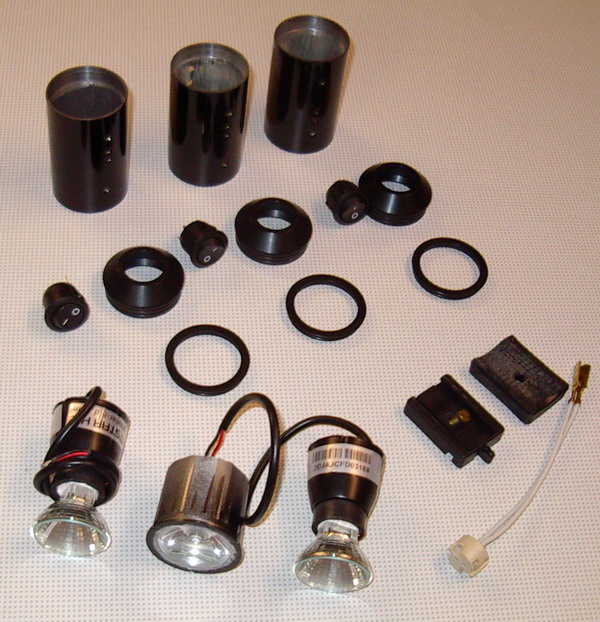

Eine 40 mm Alumiumrohr (es war mal eine Wäschespinne), sowie extra gedrehte Adapterhülsen für Schalter und HID-Birnen. Zusammen gehalten wird alles durch eine innen liegende Verschraubung. Als Befestigung am Lenker dient wie bei meinen anderen Lampen ein Cateye-Halter.

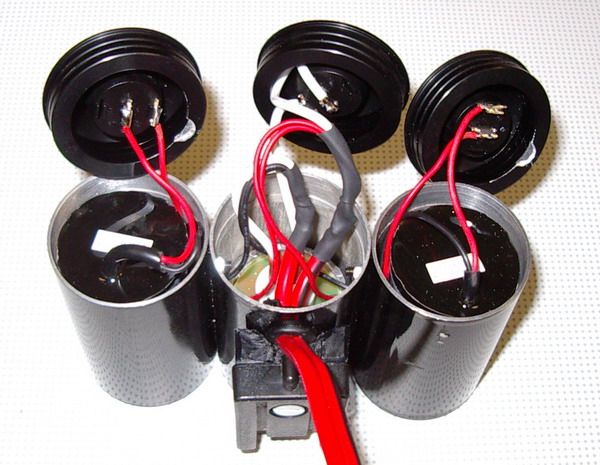

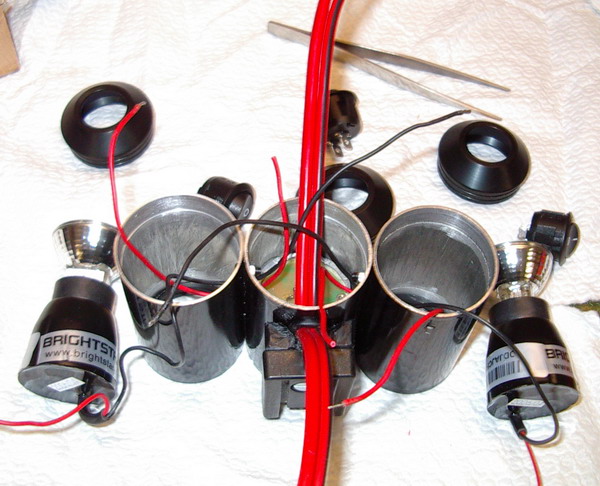

Dann geht es an die Verdrahtung der ganzen Lampe. Bei den HID-Birnen geht es recht eng her, so dass alle Kabel hinter den Conrad Spot gezogen werden.

Nach heftigem Pinzette jonglieren und einigen Lötmanövern, die einer OP im Rückenmark nahe kommen bringe ich so langsam Ordnung in den Kabelsalat.

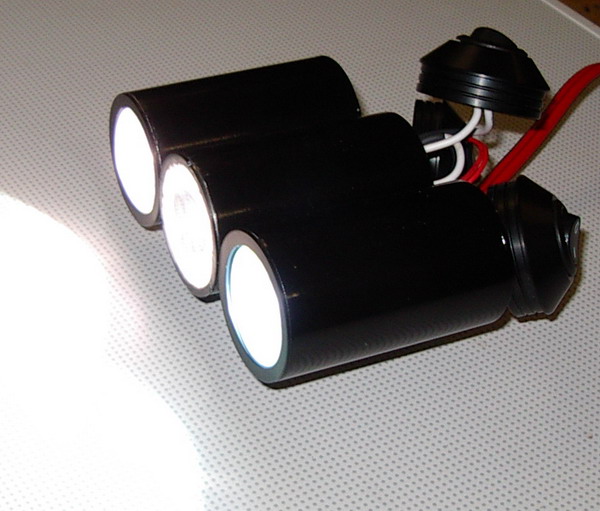

Einem ersten Test steht nun nichts mehr im Wege. Dieser findet noch bei geöffnetem System statt, um mögliche Fehler noch beseitigen zu können. Nach dem Test werden die Endkappen in die Aluröhren eingeklebt. Der Conrad Spot sowie die Frontringe sind ebenfalls direkt mit dem Rohr verklebt. Die HID-Birnen werden mit einem Moosgummi-Schaumstoff zwischen Endkappe und Frontring elastisch eingespannt.

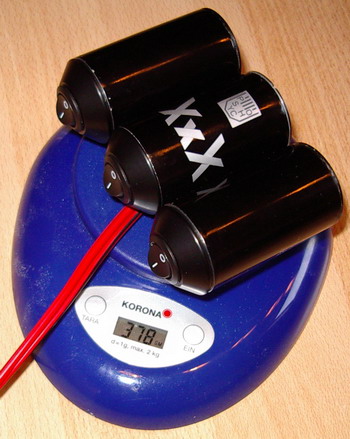

Die ganze Lampe kommt auf leichte 378 Gramm.

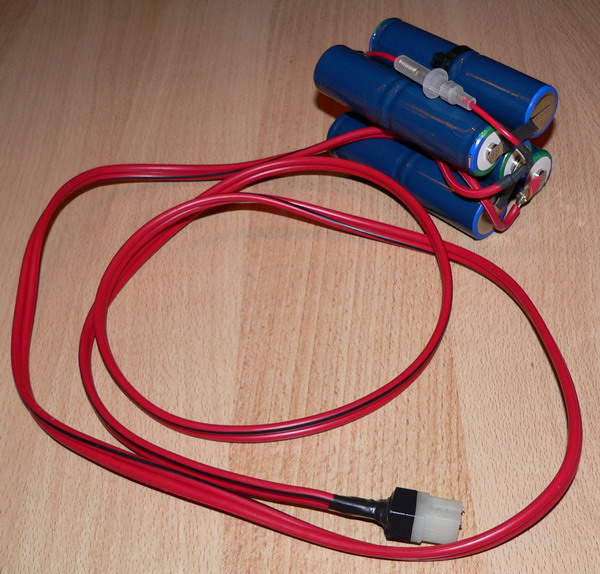

Eine solche Lampe braucht natürlich eine anständige Stromquelle. Der schwerer Bleiakku kommt für dieses Projekt nicht in Frage. Daher lasse ich mir bei einem Akkuhersteller ein Paket aus 10 Zellen verschweißen, welches 12 Volt und 4,5 Ah liefert.

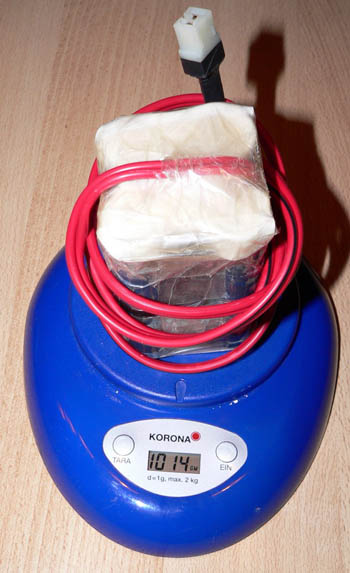

Das Ganze wird noch etwas verpackt und kommt auf sagenhafte 1014 Gramm.

Somit beläuft sich das Gesamtgewicht der Lichtanlage auf 1392 Gramm. Immer noch leichter als der kleine Bleiakku meiner bisherigen Lampen für sich alleine.

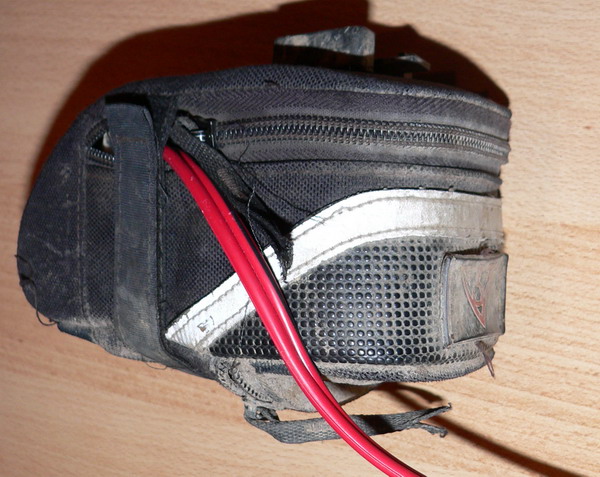

Das Akkupaket ist so klein, dass es in einer Werkzeugtasche unter dem Sattel transportiert werden kann.

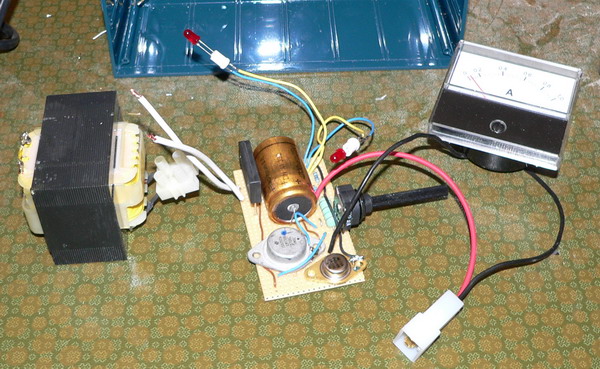

Zum Laden des Akkus ist eine Konstantstromquelle erforderlich. Ich baue die Sache auf einer Lochrasterplatine auf und verstaue alles in einem Kunststoffgehäuse.
